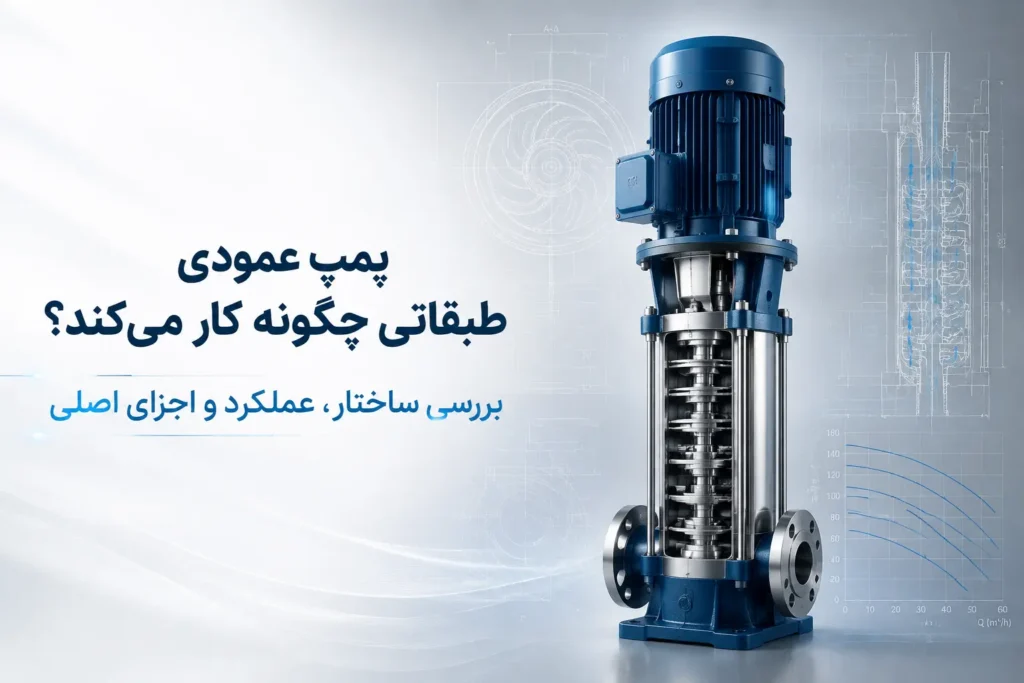

بررسی پمپ عمودی طبقاتی چگونه کار می‌کند؟ ساختار، عملکرد و اجزای اصلی

پمپ عمودی طبقاتی (Vertical Multistage Pump) یکی از تجهیزات کلیدی برای انتقال آب و سیالات تمیز در سیستم‌هایی است که به فشار بالا، نصب کم‌جا و کارکرد مداوم نیاز دارند. این پمپ‌ها در بوستر پمپ ساختمان‌های بلند، خطوط تصفیه آب، کارخانه‌ها، سیستم‌های شست‌وشوی صنعتی و تغذیه دیگ بخار کاربرد زیادی دارند.

برخلاف پمپ‌های تک‌پروانه، در پمپ عمودی طبقاتی سیال از چند مرحله هیدرولیکی عبور می‌کند. هر مرحله شامل یک پروانه و دیفیوزر است و بخشی از فشار موردنیاز سیستم را ایجاد می‌کند. در نهایت، هد تولیدشده در تمام طبقات با هم جمع می‌شود. به همین دلیل، پمپ چند مرحله‌ای انتخاب مناسبی برای کاربردهای فشار بالا با دبی متوسط است.

---

پمپ عمودی طبقاتی چیست و چه کاربردی دارد؟

تعریف پمپ سانتریفیوژ عمودی چندطبقه

پمپ عمودی طبقاتی نوعی پمپ سانتریفیوژ (Centrifugal Pump) است که پروانه‌ها و دیفیوزرهای آن به‌صورت عمودی و پشت‌سرهم روی یک شفت قرار می‌گیرند. معمولاً الکتروموتور در بالای پمپ نصب می‌شود و توان خود را از طریق کوپلینگ به شفت و مجموعه پروانه‌ها منتقل می‌کند.

با چرخش شفت، آب از ورودی وارد طبقه اول می‌شود، فشار می‌گیرد و به طبقه بعدی می‌رود. این فرایند تا آخرین طبقه ادامه دارد. در بازار، این تجهیز با نام‌های پمپ طبقاتی، پمپ آب طبقاتی، پمپ اب طبقات عمودی و پمپ چندمرحله‌ای نیز شناخته می‌شود.

مزیت اصلی این پمپ‌ها، تولید هد بالا در فضای کم است. بنابراین برای پروژه‌هایی که محدودیت فضا دارند یا فشار بالایی نیاز دارند، معمولاً از پمپ افقی معمولی مناسب‌تر هستند.

---

کاربردهای پمپ عمودی طبقاتی در صنعت و ساختمان

مهم‌ترین کاربردهای پمپ عمودی طبقاتی در صنعت و ساختمان عبارت‌اند از:

• بوستر پمپ آبرسانی ساختمان‌های بلندمرتبه
• آبرسانی هتل‌ها، بیمارستان‌ها و مجتمع‌های مسکونی
• تأمین آب خطوط تصفیه و اسمز معکوس (RO)
• افزایش فشار آب در کارخانه‌ها و کارگاه‌ها
• خطوط شست‌وشوی صنعتی
• انتقال آب در خطوط طولانی با افت فشار زیاد
• تغذیه دیگ بخار (Boiler Feed Water)
• سیستم‌های سیرکولاسیون آب در تأسیسات صنعتی
• بوستر پمپ صنعتی و برخی سیستم‌های آتش‌نشانی، در صورت انتخاب مدل تأییدشده

برای نمونه، در ساختمان‌های 10 تا 15 طبقه، فشار آب شهری به‌تنهایی معمولاً پاسخ‌گوی طبقات بالایی نیست. در این شرایط، پمپ عمودی طبقاتی بر اساس هد استاتیک ساختمان، افت فشار لوله‌ها و فشار موردنیاز مصرف‌کننده انتخاب می‌شود تا فشار آب در کل شبکه پایدار بماند.

---

نحوه عملکرد پمپ عمودی طبقاتی چگونه است؟

ورود سیال به پمپ و مکش آب

کار پمپ از دهانه مکش شروع می‌شود. زمانی که پروانه طبقه اول می‌چرخد، در مرکز آن فشار کمتری ایجاد می‌شود. اختلاف فشار ایجادشده، آب را از مخزن یا خط مکش به داخل پمپ هدایت می‌کند.

در بسیاری از نصب‌های ناموفق، مشکل اصلی خود پمپ نیست؛ بلکه طراحی ضعیف خط مکش است. کوچک‌بودن قطر لوله، وجود زانویی نزدیک ورودی، نشتی هوا در اتصالات یا قرار گرفتن پمپ بالاتر از سطح مجاز مخزن، می‌تواند باعث افت مکش و کاویتاسیون (Cavitation) شود.
شما می توانید برای اطلاعات بیشتر جهت اینکه چگونه پمپ عمودی طبقاتی مناسب را انتخاب کنید؟ این مقاله کاربردی را مطالعه فرمایید.

افزایش فشار آب در هر طبقه پمپ

پس از ورود آب به پروانه اول، نیروی گریز از مرکز سرعت سیال را بالا می‌برد. سپس دیفیوزر بخشی از انرژی سرعت را به فشار تبدیل می‌کند. آب پرفشار وارد طبقه دوم می‌شود و همین روند تا آخرین طبقه تکرار می‌شود.

به‌صورت تقریبی، اگر هر طبقه 8 متر هد ایجاد کند، یک پمپ 10 طبقه می‌تواند حدود 80 متر هد داشته باشد. البته این عدد ثابت نیست و به قطر پروانه، دور موتور، دبی واقعی و طراحی سازنده بستگی دارد.

نقش پروانه‌ها در ایجاد هد و فشار

پروانه (Impeller) اصلی‌ترین قطعه هیدرولیکی پمپ است. تیغه‌های آن هنگام چرخش، آب را از مرکز به محیط بیرونی هدایت می‌کنند و انرژی مکانیکی موتور را به انرژی سیال تبدیل می‌نمایند.

در پمپ عمودی طبقاتی، طبقات به‌صورت سری کار می‌کنند؛ بنابراین فشار خروجی یک طبقه، ورودی طبقه بعدی است. به همین علت افزایش تعداد پروانه‌ها باعث افزایش هد می‌شود، اما دبی پمپ به همان نسبت بالا نمی‌رود.

خروج سیال پرفشار از دهانه خروجی

پس از عبور آب از آخرین طبقه، سیال وارد محفظه خروجی می‌شود و از دهانه رانش به شبکه لوله‌کشی می‌رود. در بسیاری از مدل‌ها، ورودی و خروجی در یک راستا یا نزدیک هم قرار دارند که نصب را در موتورخانه‌های کوچک آسان‌تر می‌کند.

نصب فشارسنج در خروجی پمپ ضروری است. افت ناگهانی فشار می‌تواند نشانه هواگرفتگی، کاهش سطح آب مخزن، گرفتگی مکش، چرخش معکوس موتور یا فرسودگی قطعات داخلی باشد.

---

ساختار پمپ عمودی طبقاتی

الکتروموتور پمپ عمودی

الکتروموتور (Electric Motor) در بخش بالایی پمپ قرار می‌گیرد و نیروی چرخشی لازم را تأمین می‌کند. در مدل‌های کوچک‌تر، موتور تک‌فاز و در کاربردهای صنعتی معمولاً موتور سه‌فاز استفاده می‌شود.

برای کارخانه‌ها و کارکردهای پیوسته، موتور سه‌فاز به‌دلیل راندمان بهتر، استهلاک کمتر و امکان کنترل دور با اینورتر انتخاب مناسب‌تری است. توان موتور، کلاس عایق‌بندی، درجه حفاظت IP و دمای محیط موتورخانه باید در زمان انتخاب بررسی شوند.
شما میتوانید مقاله پمپ عمودی طبقاتی تک فاز یا سه فاز رو جهت مقایسه این دو مورد پمپ انجام بدید.

شفت یا محور پمپ

شفت (Shaft) گشتاور موتور را به پروانه‌ها انتقال می‌دهد. این قطعه باید کاملاً هم‌راستا، مقاوم در برابر خوردگی و دارای دقت ساخت بالا باشد. در مدل‌های باکیفیت، شفت معمولاً استنلس استیل است.

تاب‌برداشتن شفت باعث لرزش، خرابی بوش‌ها و آسیب مکانیکال سیل می‌شود. خشک‌کارکردن پمپ، فشار بیش از حد و کارکرد طولانی خارج از نقطه راندمان بهینه، از عوامل افزایش استهلاک شفت هستند.

پروانه‌ها و دیفیوزرها

پروانه‌ها انرژی را به سیال می‌دهند و دیفیوزرها (Diffusers) مسیر جریان را کنترل کرده و سرعت آب را به فشار تبدیل می‌کنند. کیفیت این دو قطعه تأثیر مستقیمی بر راندمان، هد، صدای پمپ و طول عمر آن دارد.

برای آب تمیز، پروانه‌های استیل یا تکنوپلیمر متداول‌اند. اما در آب‌های دارای کلراید، مواد شیمیایی یا دمای بالا، انتخاب متریال باید با دقت انجام شود. استیل بودن ظاهری پمپ، لزوماً به معنی مناسب‌بودن آن برای هر آب خورنده‌ای نیست.

محفظه یا بدنه پمپ

بدنه پمپ وظیفه نگهداری طبقات و تحمل فشار داخلی را دارد. این بخش ممکن است از چدن، استنلس استیل یا ترکیبی از هر دو ساخته شود.

در بازار ایران، مدل‌های استیل برای محیط‌های مرطوب و سیستم‌های آب‌رسانی بسیار رایج‌اند. بااین‌حال، در شرایط خورنده باید گرید متریال نیز مشخص باشد؛ زیرا تفاوت استیل 304 و 316 در آب با کلراید بالا اهمیت زیادی پیدا می‌کند.

مکانیکال سیل و سیستم آب‌بندی

مکانیکال سیل (Mechanical Seal) از نشت آب در محل عبور شفت جلوگیری می‌کند. این مجموعه شامل سطوح سایشی، فنر، اورینگ و اجزای نگهدارنده است.

یکی از خرابی‌های متداول پمپ آب طبقاتی، آسیب مکانیکال سیل به‌علت خشک‌کارکردن است. حتی کارکرد کوتاه‌مدت بدون آب می‌تواند سیل را داغ کرده و موجب نشتی شود. استفاده از فلوتر، کنترل سطح مخزن یا سنسور خشک‌کار، هزینه تعمیرات را به‌طور محسوسی کم می‌کند.

---

ورودی و خروجی پمپ

سایز لوله‌های ورودی و خروجی باید با دبی پمپ هماهنگ باشد. استفاده از لوله مکش کوچک، زانویی نزدیک ورودی یا شیر نامناسب در مسیر مکش باعث ایجاد جریان آشفته و کاویتاسیون می‌شود.

خط مکش باید کوتاه، مستقیم و با حداقل افت فشار اجرا شود. همچنین لوله‌ها باید ساپورت مستقل داشته باشند تا وزن آن‌ها به بدنه پمپ یا فلنج‌ها منتقل نشود.

---

اجزای اصلی پمپ عمودی طبقاتی و وظیفه هرکدام

پروانه پمپ (Impeller)

پروانه انرژی مکانیکی موتور را به سیال انتقال می‌دهد. جنس آن باید متناسب با دما، فشار، نوع سیال و میزان ذرات معلق انتخاب شود.

دیفیوزر (Diffuser)

دیفیوزر انرژی سرعت سیال را به فشار تبدیل و آب را به طبقه بعدی هدایت می‌کند. فرسودگی دیفیوزر می‌تواند هد پمپ را کاهش دهد و مصرف انرژی را بالا ببرد.

طبقات پمپ و تأثیر تعداد آن‌ها بر فشار

هر طبقه از یک پروانه و دیفیوزر تشکیل می‌شود. هرچه تعداد طبقات بیشتر باشد، هد نهایی پمپ بیشتر خواهد بود. تعداد طبقات معمولاً در مدل یا کاتالوگ پمپ مشخص است.

کوپلینگ و اتصال موتور به پمپ

کوپلینگ (Coupling) اتصال موتور و شفت پمپ را برقرار می‌کند. هم‌راستایی نادرست این قطعه، لرزش و استهلاک یاتاقان، شفت و مکانیکال سیل را افزایش می‌دهد.

یاتاقان‌ها و بوش‌ها

یاتاقان‌ها و بوش‌ها (Bushes) وظیفه هدایت و نگهداری شفت را دارند. ورود ذرات، لرزش و خشک‌کارکردن از عوامل اصلی خرابی آن‌ها هستند.
شما میتوانید مقاله رایج‌ترین مشکلات پمپ عمودی طبقاتی و روش عیب‌یابی و رفع آن‌ها مطالعه فرمایید.

اورینگ‌ها و قطعات آب‌بندی

اورینگ‌ها (O-rings) بین اجزای پمپ آب‌بندی ایجاد می‌کنند. در کاربردهای دما بالا یا سیالات شیمیایی، جنس اورینگ باید متناسب با شرایط کاری انتخاب شود.

---

رابطه تعداد طبقات با هد و دبی در پمپ عمودی طبقاتی

چرا با افزایش تعداد طبقات، فشار پمپ بیشتر می‌شود؟

چون طبقات پمپ به‌صورت سری قرار گرفته‌اند، هد تولیدی آن‌ها با هم جمع می‌شود:

HTotal≈H1+H2+H3+⋯+HnH_{Total} \approx H_1 + H_2 + H_3 + \dots + H_nHTotal​≈H1​+H2​+H3​+⋯+Hn​

اگر تمام طبقات مشابه باشند:

HTotal≈n×HStageH_{Total} \approx n \times H_{Stage}HTotal​≈n×HStage​

در این رابطه، $n$ تعداد طبقات و HStageH_{Stage}HStage​ هد هر طبقه است.

---

تأثیر قطر پروانه و دور موتور بر عملکرد پمپ

قطر پروانه و دور موتور روی عملکرد پمپ تأثیر مستقیم دارند. بر اساس قوانین تشابه، دبی تقریباً با دور موتور و هد با مربع دور موتور متناسب است:

$$Q\propto N$$

H∝N2H \propto N^2H∝N2

به همین دلیل استفاده از اینورتر (VFD/Inverter) در سیستم‌های با مصرف متغیر می‌تواند مصرف برق و ضربه قوچ را کاهش دهد. البته کاهش یا افزایش دور باید در محدوده مجاز پمپ انجام شود.

---

تفاوت هد، دبی و فشار در انتخاب پمپ طبقاتی

هد (Head) انرژی موردنیاز پمپ برای غلبه بر ارتفاع و افت فشار مسیر است و با متر ستون آب بیان می‌شود. دبی (Flow Rate) حجم سیال جابه‌جاشده در واحد زمان است. فشار نیز نیروی واردشده بر واحد سطح محسوب می‌شود.

انتخاب پمپ فقط بر اساس «چند بار فشار» اشتباه است. برای انتخاب اصولی باید دبی موردنیاز، هد کل، نوع سیال و نقطه کاری واقعی سیستم بررسی شود. بهتر است پمپ نزدیک نقطه راندمان بهینه یا BEP کار کند.

---

انواع پمپ عمودی طبقاتی

پمپ عمودی طبقاتی استیل

مدل‌های استیل برای آب تمیز، بوستر پمپ، سیستم‌های RO و محیط‌های مرطوب کاربرد دارند. مقاومت مناسب در برابر زنگ‌زدگی، مهم‌ترین مزیت آن‌ها است.

پمپ عمودی طبقاتی چدنی

پمپ‌های چدنی معمولاً در آب‌های معمولی و کاربردهای صنعتی غیرخورنده استفاده می‌شوند. قیمت اولیه آن‌ها ممکن است کمتر باشد، اما در محیط‌های مرطوب یا آب با کیفیت نامناسب باید خطر خوردگی بررسی شود.

پمپ عمودی طبقاتی با پروانه استیل یا تکنوپلیمر

پروانه استیل برای شرایط پرفشار، دمای بالاتر و محیط‌های مستعد سایش انتخاب مطمئن‌تری است. پروانه تکنوپلیمر (Technopolymer) نیز برای آب تمیز و کاربردهای سبک‌تر گزینه اقتصادی مناسبی محسوب می‌شود.

و اگر میخواهید اطلاعات بیشتر راجب مدل پمپ های موجود در vpump center رو بدانید میتوانید مقاله مقایسه برند ها را مطالعه فرمایید.

---

مزایا و محدودیت‌های پمپ‌های عمودی طبقاتی

مزایای استفاده از پمپ عمودی چندطبقه

• تولید هد بالا در فضای نصب محدود
• راندمان مناسب در سیستم‌های فشار بالا
• مناسب برای بوستر پمپ صنعتی و ساختمانی
• امکان کنترل فشار با اینورتر
• کاربرد گسترده در تصفیه آب، آبرسانی و پمپ برای دیگ بخار
• دسترسی قابل‌قبول به قطعات یدکی بسیاری از برندهای رایج بازار

محدودیت‌ها و نکات مهم بهره‌برداری

این پمپ‌ها نسبت به کیفیت نصب حساس هستند. شاسی ضعیف، لوله‌کشی بدون ساپورت، مکش نامناسب یا تابلو برق غیراستاندارد می‌تواند عمر پمپ را به‌شدت کاهش دهد.

همچنین پمپ عمودی طبقاتی معمولاً برای سیالات دارای ذرات جامد زیاد مناسب نیست. ورود شن، رسوب یا براده به پمپ باعث فرسایش پروانه، دیفیوزر، بوش‌ها و مکانیکال سیل می‌شود.

---

نکات مهم در نصب و راه‌اندازی پمپ عمودی طبقاتی

اهمیت هواگیری و جلوگیری از خشک‌کار کردن پمپ

قبل از راه‌اندازی، پمپ و خط مکش باید کاملاً از آب پر شوند. وجود هوا مانع ایجاد فشار مناسب می‌شود و ممکن است مکانیکال سیل را آسیب بزند.

استفاده از کنترل سطح، فلوتر، پرشر سوئیچ یا سنسور خشک‌کار در پروژه‌های صنعتی و ساختمانی ضروری است.

بررسی جهت چرخش موتور و اتصالات لوله‌کشی

در مدل‌های سه‌فاز، جهت چرخش موتور باید مطابق فلش روی بدنه پمپ بررسی شود. چرخش معکوس، هد و دبی را کاهش می‌دهد. همچنین نصب شیر یک‌طرفه در خط خروجی برای جلوگیری از برگشت آب و چرخش معکوس پمپ توصیه می‌شود.

اهمیت استفاده از تابلو برق و حفاظت الکتریکی مناسب

تابلو برق باید از موتور در برابر اضافه‌بار، افت ولتاژ، دوفازشدن و نوسانات برق محافظت کند. در بسیاری از موارد، علت سوختن موتور نه کیفیت پمپ، بلکه تنظیم نادرست بی‌متال، کابل نامناسب یا تابلو برق غیراصولی است.

---

جمع‌بندی: پمپ عمودی طبقاتی برای چه شرایطی بهترین انتخاب است؟

پمپ عمودی طبقاتی برای سیستم‌هایی مناسب است که به فشار بالا، فضای نصب محدود و عملکرد پیوسته نیاز دارند. ساختمان‌های بلند، خطوط RO، سیستم‌های افزایش فشار، کارخانه‌ها و تغذیه دیگ بخار، نمونه‌های مهم این کاربرد هستند.

بااین‌حال، انتخاب درست فقط به تعداد طبقات یا توان موتور وابسته نیست. دبی، هد کل، کیفیت آب، دمای سیال، شرایط مکش، برق موجود و دسترسی به قطعات یدکی باید هم‌زمان بررسی شوند. انتخاب اصولی از همان ابتدا، هزینه تعمیرات، مصرف انرژی و ریسک توقف سیستم را کاهش می‌دهد.

---

درخواست مشاوره خرید

برای انتخاب و خرید پمپ صنعتی، بهتر است اطلاعاتی مانند دبی، فشار یا هد موردنیاز، نوع سیال، دما و شرایط نصب را در اختیار کارشناس فنی قرار دهید. انتخاب پمپ عمودی طبقاتی باید بر مبنای نقطه کاری واقعی سیستم انجام شود؛ نه فقط قیمت اولیه یا توان موتور.

---

سوالات متداول درباره پمپ عمودی طبقاتی

1. پمپ عمودی طبقاتی چیست؟

پمپی سانتریفیوژ با چند پروانه سری است که برای تأمین هد و فشار بالا استفاده می‌شود.

2. تفاوت پمپ عمودی طبقاتی با پمپ افقی چیست؟

پمپ عمودی فضای کمتری می‌گیرد و برای فشارهای بالا رایج‌تر است؛ پمپ افقی در برخی دبی‌های بالا انتخاب مناسب‌تری است.

3. آیا تعداد طبقات بیشتر همیشه بهتر است؟

خیر. تعداد طبقات باید با هد واقعی سیستم هماهنگ باشد؛ هد بیش از نیاز باعث افزایش استهلاک می‌شود.

4. پمپ عمودی طبقاتی برای چه سیالاتی مناسب است؟

عمدتاً برای آب تمیز و سیالات با ذرات معلق کم مناسب است.

5. چرا پمپ طبقاتی فشار کافی ایجاد نمی‌کند؟

هواگرفتگی، چرخش معکوس، گرفتگی مکش، افت ولتاژ یا انتخاب اشتباه پمپ از دلایل رایج هستند.

6. آیا پمپ عمودی طبقاتی می‌تواند خشک کار کند؟

خیر. خشک‌کارکردن به مکانیکال سیل و قطعات داخلی پمپ آسیب می‌زند.

7. پروانه استیل بهتر است یا تکنوپلیمر؟

انتخاب آن به نوع سیال، دما، فشار و شرایط کاری بستگی دارد.

8. آیا این پمپ برای بوستر پمپ مناسب است؟

بله، پمپ عمودی طبقاتی یکی از گزینه‌های متداول در بوستر پمپ‌های صنعتی و ساختمانی است.

9. آیا می‌توان دور پمپ را با اینورتر کنترل کرد؟

بله، به شرط رعایت محدوده عملکرد مجاز پمپ و انتخاب درست اینورتر.

10. علت صدای زیاد پمپ عمودی طبقاتی چیست؟

کاویتاسیون، هوا در مکش، خرابی یاتاقان، شل‌بودن اتصالات یا کارکرد خارج از نقطه طراحی از دلایل مهم هستند.

11. پمپ آب طبقاتی برای ساختمان چند طبقه مناسب است؟

برای ساختمان‌های چندطبقه مناسب است، اما انتخاب مدل به دبی و هد واقعی ساختمان وابسته است.

12. آیا پمپ عمودی طبقاتی برای آب گرم مناسب است؟

برخی مدل‌ها مناسب‌اند، اما حداکثر دمای مجاز و نوع مکانیکال سیل باید بررسی شود.

13. چه چیزی باعث خرابی مکانیکال سیل می‌شود؟

خشک‌کارکردن، دمای بالا، ذرات معلق، لرزش و نصب نادرست از عوامل اصلی هستند.

14. پمپ اب طبقات عمودی چه تفاوتی با پمپ معمولی دارد؟

این پمپ چند مرحله افزایش فشار دارد و می‌تواند هد بالاتری نسبت به پمپ‌های تک‌پروانه ایجاد کند.

15. برای خرید پمپ عمودی طبقاتی چه اطلاعاتی لازم است؟

دبی، هد، نوع و دمای سیال، برق موجود، شرایط مکش و نوع کاربری باید مشخص باشد.
